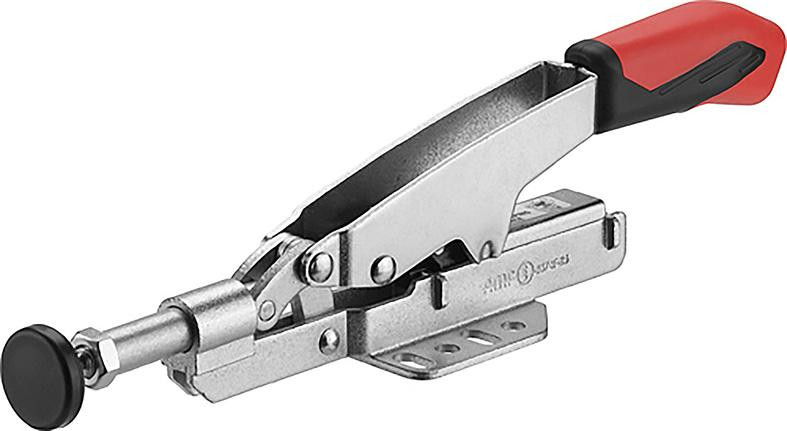

Sauterelle à tige couliss ante 6874F taille 25 à po rtée variable
6337720425
4020772022051
4020772022051
30,90 EUR
(hors taxes)
37,08 EUR
(toutes taxes comprises)
par 1
Article disponible
Fonctions
Informations sur la quantité d´achat
| Quantité minimale de commande | 1 |
| Article vendu par quantité de | 1 |
Description
Sauterelle à tige coulissante avec hauteur de serrage variable et embase horizontale
Modèle : sauterelle à tige coulissante et levier ouvert et embase horizontale. Galvanisée et passivée. Rivets en acier inoxydable. Articulations graissées. Manche ergonomique, résistant à l’huile, avec grand appui de la main et élément souple. Élément de serrage sécurisé avec protection des doigts. Vis de placage imperdable sur l'extrémité du bras de serrage.
Applications : convient parfaitement pour une utilisation dans la fabrication de pièces en série.
Livraison : complète avec vis de placage traitée et galvanisée.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

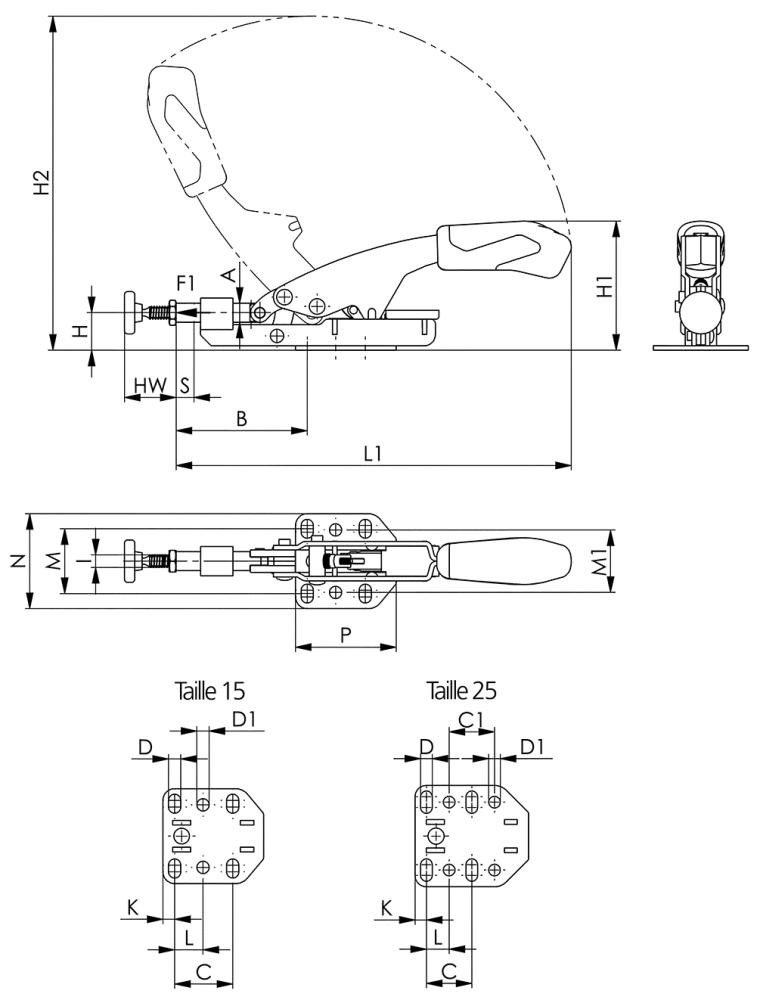

Caractéristiques
| F1 | 3 kN |
| Vis de placage | M8 x 50 |
| Compensation automatique de la hauteur S | 13 mm |
| compensation max. de la hauteur | 35 mm |
| Poids | 550 g |
| A | 11,8 mm |
| B min. | 72 mm |
| B max. | 98 mm |
| C | 25.4 mm |
| D | 6,5 mm |
| D1 | 6,5 mm |
| H | 23,2 mm |
| H1 | 71 mm |
| H2 | 207 mm |
| HW min. | 16 mm |
| HW max. | 35 mm |
| I | M8 mm |
| K | 6,3 mm |
| L | 12,7 mm |
| L1 | 256 mm |
| M | 32–44 mm |
| M1 | 38 mm |
| N | 57 mm |
| P | 63,5 mm |
| Numéro d’article du fabricant | 560905 |
| Nom de la marque | AMF |
| Nom du fabricant | Andreas Maier GmbH & Co KG |
