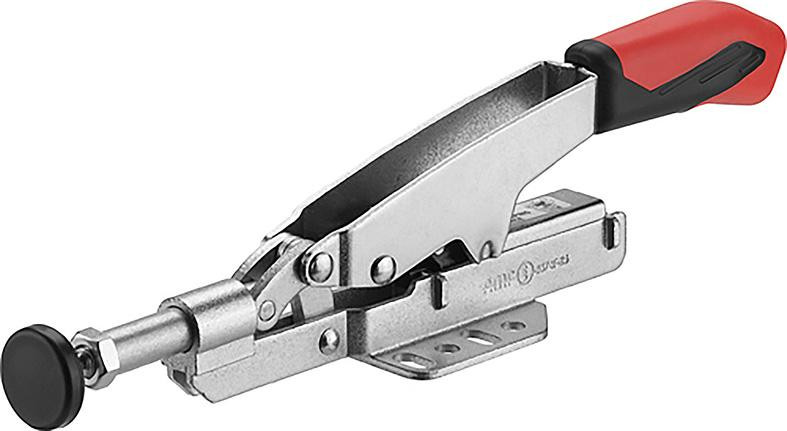

Sauterelle à tige couliss ante 6874F taille 15 à po rtée variable
6337720415
4020772022044
4020772022044
29,10 EUR
(hors taxes)
34,92 EUR
(toutes taxes comprises)
par 1
Article disponible
Fonctions
Informations sur la quantité d´achat
| Quantité minimale de commande | 1 |
| Article vendu par quantité de | 1 |
Description
Sauterelle à tige coulissante avec hauteur de serrage variable et embase horizontale
Modèle : sauterelle à tige coulissante et levier ouvert et embase horizontale. Galvanisée et passivée. Rivets en acier inoxydable. Articulations graissées. Manche ergonomique, résistant à l’huile, avec grand appui de la main et élément souple. Élément de serrage sécurisé avec protection des doigts. Vis de placage imperdable sur l'extrémité du bras de serrage.
Applications : convient parfaitement pour une utilisation dans la fabrication de pièces en série.
Livraison : complète avec vis de placage traitée et galvanisée.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

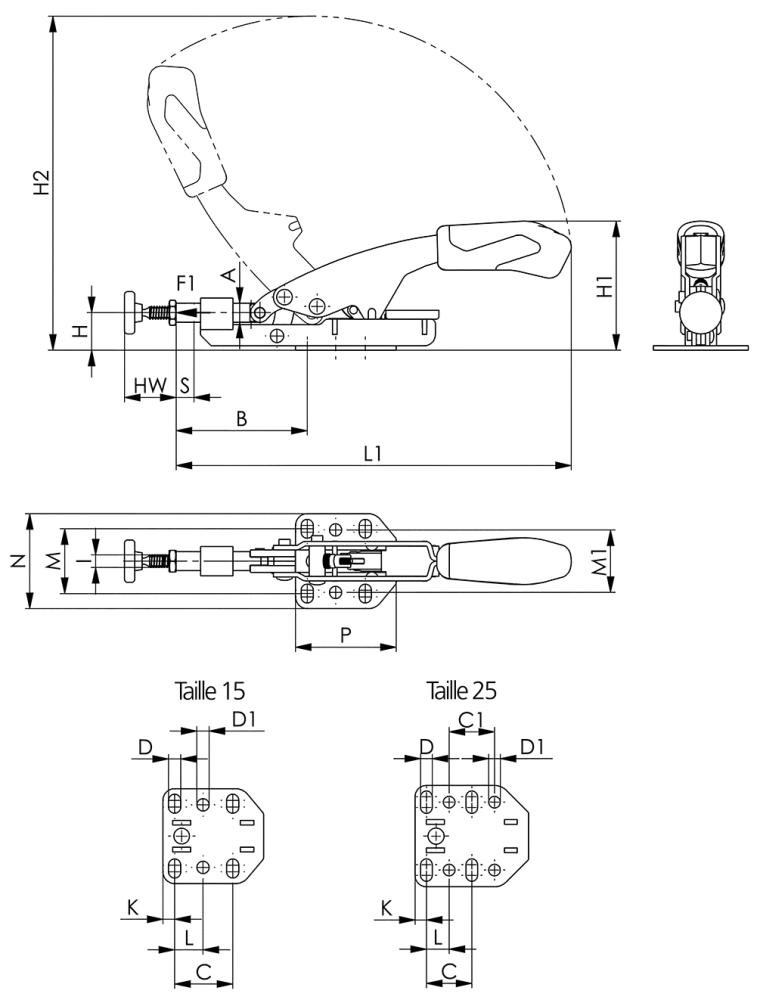

Caractéristiques
| F1 | 2 kN |
| Vis de placage | M6 x 37 |
| Compensation automatique de la hauteur S | 8 mm |
| compensation max. de la hauteur | 25 mm |
| Poids | 230 g |
| A | 8,5 mm |
| B min. | 52 mm |
| B max. | 69 mm |
| C | 26 mm |
| D | 5,5 mm |
| D1 | 5,5 mm |
| H | 16,8 mm |
| H1 | 58 mm |
| H2 | 145 mm |
| HW min. | 13 mm |
| HW max. | 25 mm |
| I | M6 mm |
| K | 5,3 mm |
| L | 12,7 mm |
| L1 | 177 mm |
| M | 26–32 mm |
| M1 | 28 mm |
| N | 42,5 mm |
| P | 45 mm |
| Numéro d’article du fabricant | 560904 |
| Nom de la marque | AMF |
| Nom du fabricant | Andreas Maier GmbH & Co KG |
