Pointe tournante 652-20AC VL T503 CM3 RÖHM
6333120005
4019208018713
4019208018713
1.138,85 EUR
(hors taxes)
1.366,62 EUR
(toutes taxes comprises)
par 1
Article disponible
Fonctions
Informations sur la quantité d´achat
| Quantité minimale de commande | 1 |
| Article vendu par quantité de | 1 |
Description

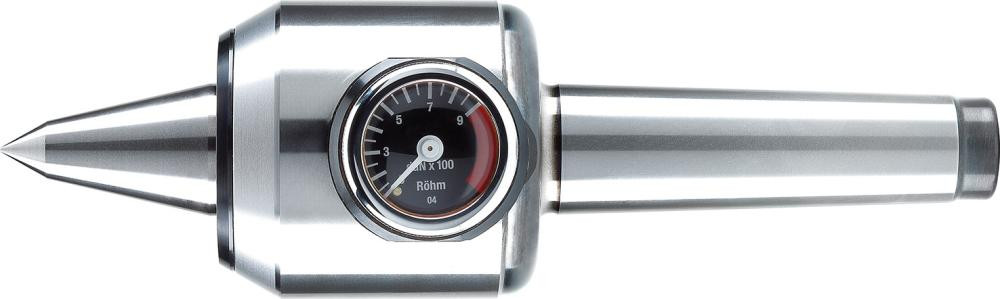

Pointe tournante - AC-VL CONTROL allongée
Modèle : corps et pointe forgés dans la matrice, trempés et rectifiés. La pointe peut être réaffûtée plusieurs fois et montée sur queue, avec déport faible de la pointe allongée à 60°. Roulement mécanique haute précision avec joint à lèvre.
Lecture directe de la capacité de serrage en daN sur le manomètre.
Applications : particulièrement adaptée comme contre-pointe pour les entraîneurs frontaux, pour déterminer la pression de serrage et la maintenir à un niveau constant et pour serrer les pièces à usiner longues et élancées afin d’éviter la flexion.
Hersteller: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
Caractéristiques
| Emmanchement | 3 CM |
| Cote A | 120 mm |
| Cote B | 64 mm |
| Cote D | 25 mm |
| Cote G | 23,825 mm |
| Cote K | 46,5 mm |
| Cote J | 11 mm |
| Précision de concentricité max. | 0,01 mm |
| Force de serrage axiale max. | 550 daN |
| Poids max. de la pièce à usiner | 260 kg |
| Vitesse de rotation max. | 4000 tr/mn |
| Nom de la marque | RÖHM |
| Nom du fabricant | Röhm GmbH |
