Étau haute précision PL-S Micro T1 30mm RÖHM
6338750030
4019208228228
4019208228228
177,29 EUR
(hors taxes)
212,75 EUR
(toutes taxes comprises)
par 1
Pas de Stock
Fonctions
Informations sur la quantité d´achat
| Quantité minimale de commande | 1 |
| Article vendu par quantité de | 1 |
Description

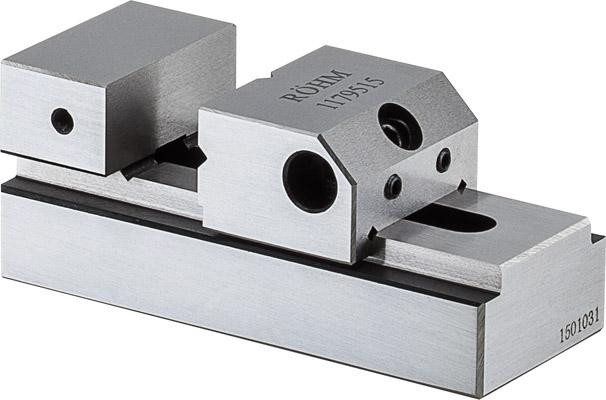

Étau haute précision PL-S micro

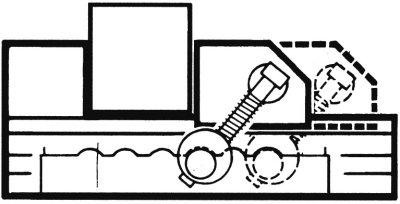

Modèle : corps et mors en acier à outils allié, trempé et rectifié haute précision. Mors fixe lisse, mors mobile avec prismes horizontaux rectifiés et à réglage rapide. Serrage et desserrage à l'aide d’une clé à six pans femelle. Réglage rapide et effet auto-plaqueur. Surfaces de serrage latérales pour crampons plaqueurs.
Perpendicularité¹ : 100 mm = 0,005 mm
Parallélisme² : 100 mm = 0,002 mm
Applications : grande précision de travail pour la rectification haute précision, le fraisage, le contrôle et l'érodage.
Hersteller: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
Caractéristiques
| Largeur des mors | 34 mm |
| Capacité de serrage | 25 mm |
| Hauteur des mors | 15 mm |
| Hauteur totale | 35 mm |
| Longueur totale | 75 mm |
| Force de serrage | 2 kN |
| Poids | 0,35 kg |
| Nom de la marque | RÖHM |
| Nom du fabricant | Röhm GmbH |
