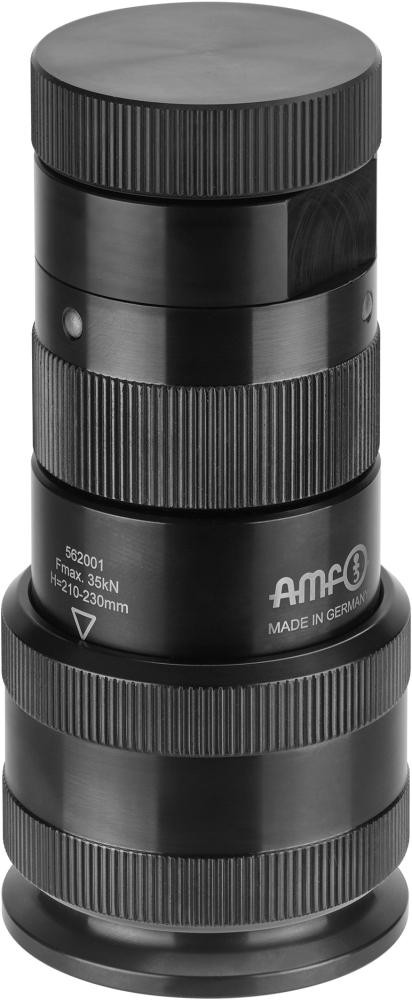

Élément d'appui 6425A-230 mm AMF

Vérin directionnel en hauteur avec filetage fin et pied

Modèle : corps de base et pied en acier traité, bruni. Broche et appui lisses, acier traité nitruré au plasma et bruni. Utilisation comme point d'appui supplémentaire pour éviter le fléchissement et les vibrations de la pièce. Placé directement sous le point de serrage, il empêche de serrer la pièce trop fortement. Compensation de grandes tolérances de pièces (pièces moulées et forgées). Utilisation en serrage horizontal et vertical.

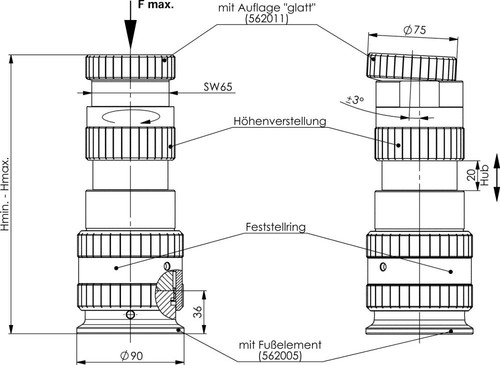

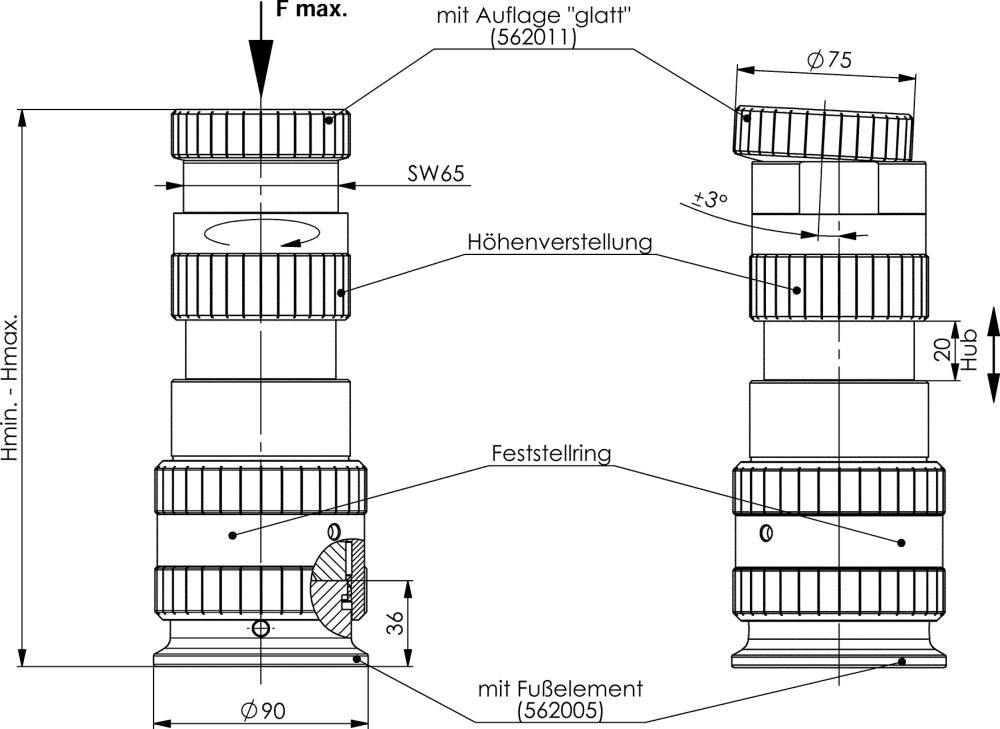

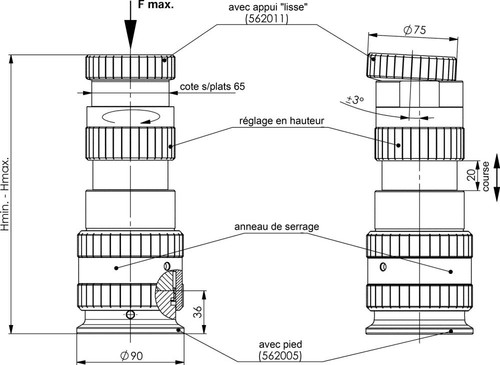

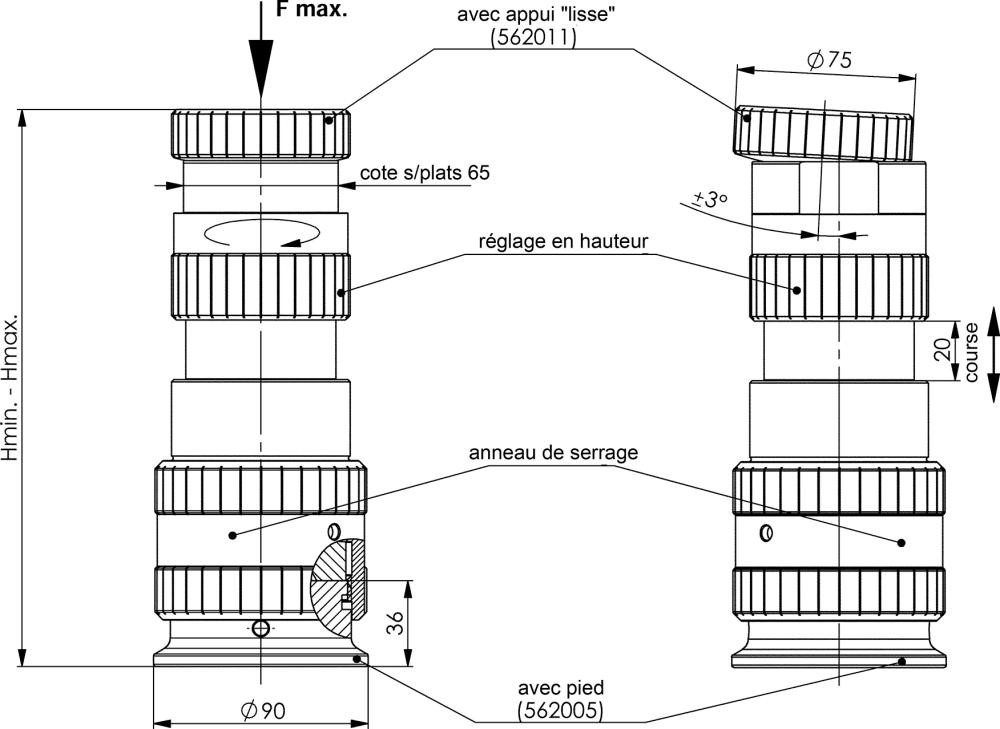

Applications : utilisable sur des rainures en T et des plaques tramées au moyen d'adaptateurs qui se vissent dans le pied. Le vérin d'appui peut être réglé avec précision sous charge jusqu'à une hauteur d'appui de 330 mm maximum. Les supports peuvent être réglés avec un angle de ± 3°.

Remarque : hauteur maximale 330 mm, 3 différents supports sont maintenus par des aimants. Supports (lisses, bombés, à points) interchangeables.
