Adaptateur de contrôle EV 3-2 Benning

Adaptateur de test EV 3-2

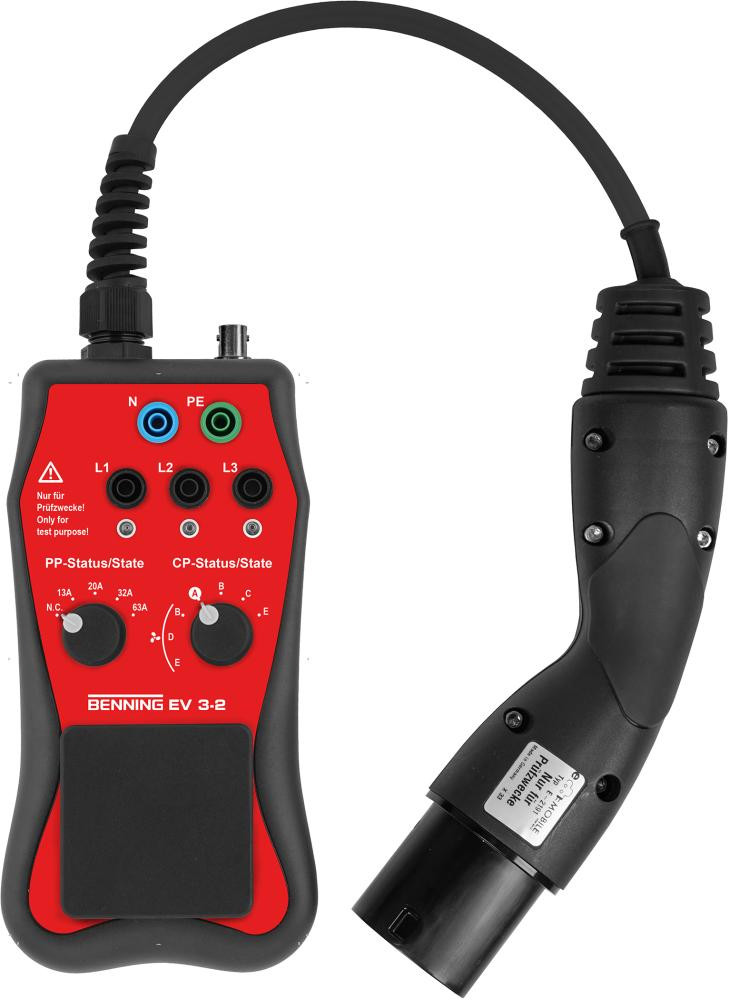

Modèle : compatible avec les stations de recharge EV monophasées et triphasées (EVSE) du mode de recharge 3 avec connecteur de type 2. Permet d'établir un contact sûr entre l'appareil de test d'installation et la station de charge. Simule pour la station de recharge un véhicule électrique avec différents états. Commutateur rotatif Proximity Pilot PP (simulation de câble). Commutateur rotatif Control Pilot CP (simulation de véhicule). Indications de phase séparées par trois LED dès que la station de recharge met de l'énergie à disposition. Prise de test et douilles de 4 mm pour une connexion facile avec l'appareil de test d'installation. Connexion BNC pour mesurer le signal CP à modulation de largeur d'impulsion de la station de recharge avec un oscilloscope. Vérification du système de verrouillage EVSE à partir du statut B (le déblocage du câble de recharge est bloqué). Livré avec adaptateur de mesure et étui de protection.

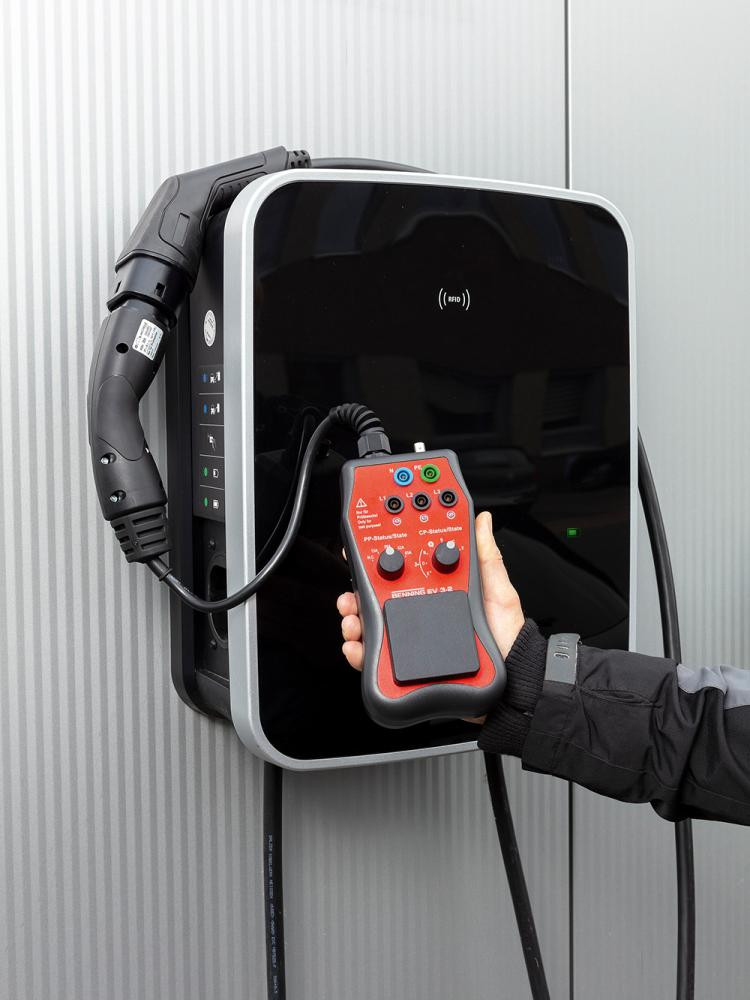

Remarque : permet, avec les testeurs d’installation BENNING IT 130 (RCD I (rampe 6 mA DC) de EV-RCD) et IT 200 (RCD I + RCD t de RDC-DD selon CEI 62955), d’effectuer le contrôle de sécurité et de fonctionnement des stations de charge AC (Wallbox) pour véhicules électriques selon DIN VDE 0100-600 et DIN VDE 0105-100.
